Beschreibung

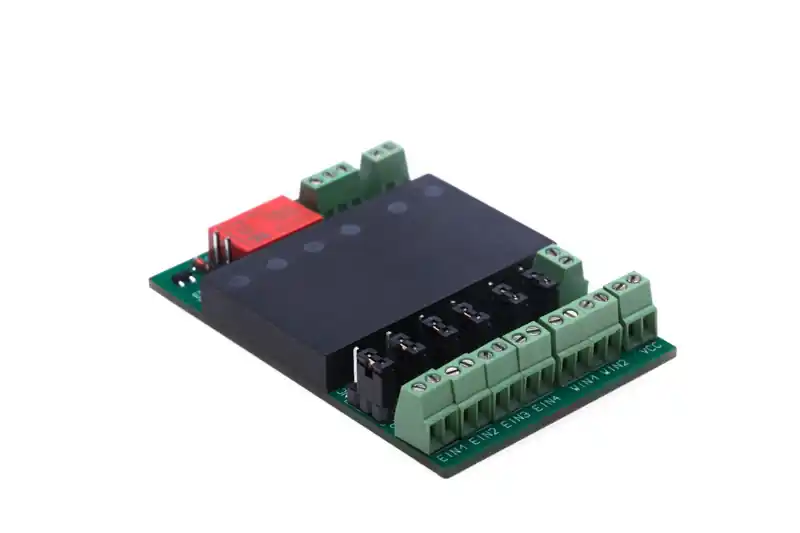

Status-Board SET für Fehlerauswertung

Dieses Statusboard dient dazu, evtl. anstehende Fehlermeldungen (z.B. fehlende Druckluft oder Alarme der Antriebe) der Maschine auszuwerten und an die CNC-Steuerung weiter zu geben.
Es stehen vier Eingänge zur Verfügung, die im Fehlerfall die Notaus-Kette über ein Relais auslösen.
Des weiteren stehen zwei Warneingänge zur Verfügung, die optisch und akustisch (über den optional erhältlichen Beeper) angezeigt werden.

Abdeckung:
Plastikabdeckung für die LEDs und als Fläche für eigene Beschriftung der Funktionen.


EIN1 – EIN4
Eingänge zur Fehlerauslösung.
Falls ein Fehler vorkommt, schaltet das Relais -> Not-Aus und ERR-OUT
ERR-OUT hat beide Zustände (Öffner und Schließer)
Bei anliegenden Fehlern blinken die LEDs rot.

WIN1 – WIN2
Eingänge für Warnungen
Falls eine Warnung vorkommt, wird ein Tonsignal über den optional erhältlichen  Beeper ausgelöst.
Bei Warnungen blinken die LEDs gelb.

BUZZ
Anschluss für Beeper (Buzzer).

ERR-BEEP
Jumper setzen = Tonsignal auch bei Errors

VCC
+5V Spannungsversorgung – kann von EdingCNC abgenommen werden.
