Beschreibung

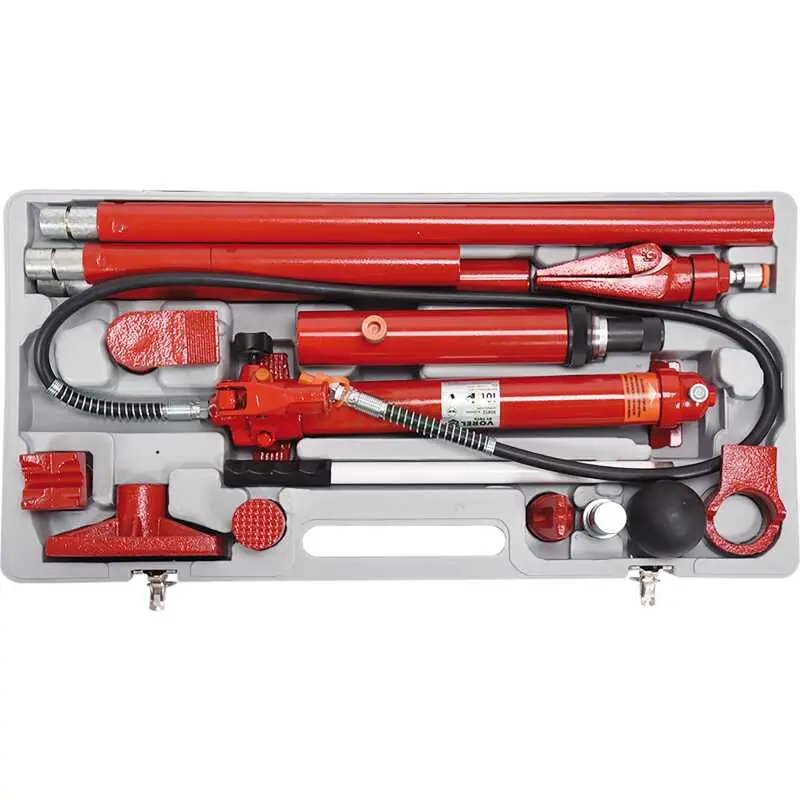

Hydraulischer Spreizer 10T, Kunststoffkoffer

Hydraulischer Spreizer 10t Kunststoffkasten

Der hydraulische Spreizer ist für Werkstattarbeiten konzipiert und kann für Montage- und Blecharbeiten sowie für Arbeiten, die große statische Kräfte erfordern, eingesetzt werden .

Das Gerät ist ausgelegt für:

• Heben
• Spannen
• Spreizen
• Biegen
• Richten
• Ziehen

Technische Daten:

• Set in einem Transportkoffer
• Gewicht [kg] – 35,4
• Arbeitsdruck [bar] – 620
• Größe des Anschlussgewindes [„] – 13/16-20 UNEF
• maximale Belastung [tausend kg] – 10
• Hub des Kolbens [mm] – 150

Montage und Verwendung des Hydrauliksystems:

• Schließen Sie den Pumpenschlauch an den Zylinderanschluss an, indem Sie die Anschlussmutter auf das Gewinde schrauben. Stellen Sie sicher, dass die Mutter richtig angezogen ist.
• Schließen Sie das Ablassventil, indem Sie es im Uhrzeigersinn drehen.
• Erzeugen Sie Druck in der Pumpe, indem Sie den Pumpenhebel nach oben und unten bewegen. Nach ein paar Bewegungen beginnt der Zylinder zu arbeiten.
• Um den Druck in der Pumpe zu entlasten, drehen Sie das Ventil gegen den Uhrzeigersinn.
• Wenn das Ablassventil geöffnet wird, kehrt der Antrieb automatisch in seine Ruhestellung zurück. Das Hydrauliksystem darf nicht unter Druck demontiert werden.
• Die Pumpe kann in jeder Position verwendet werden, sowohl vertikal als auch horizontal. In der vertikalen Position der Pumpe muss das Ende mit dem Schlauch immer nach unten zeigen.

Prüfen des Ölstands:

• Um den Ölstand in der Pumpe zu prüfen, stellen Sie die Pumpe in eine vertikale Position, wobei das Schlauchende nach unten zeigen muss
• Öffnen Sie das Ablassventil
• Schrauben Sie das Entlüftungsventil ab, entfernen Sie den Ölstandsstab und lesen Sie den Ölstand ab.
• Gegebenenfalls den Ölstand so korrigieren, dass das Öl die gesamte ebene Fläche des Messstabs bedeckt.

Das Gerät wurde im Werk mit Hydrauliköl befüllt.

Verwenden Sie nur die richtige Ölsorte.

Es wird empfohlen, HYDROL-Hydrauliköl mit dem Symbol L-HL-46 zu verwenden.

Entlüften derPumpe:

• Um das Hydrauliksystem der Pumpe zu entlüften, stellen Sie die Pumpe in eine vertikale Position mit dem Schlauch nach unten
• das Ablassventil öffnen
• das Entlüftungsventil öffnen und den Ölstandsanzeigestab entfernen
• mehrere vollständige Bewegungen mit dem Pumpenhebel ausführen
• Schließen Sie das Ablassventil, setzen Sie den Ölstandsanzeiger ein und schließen Sie das Entlüftungsventil.
