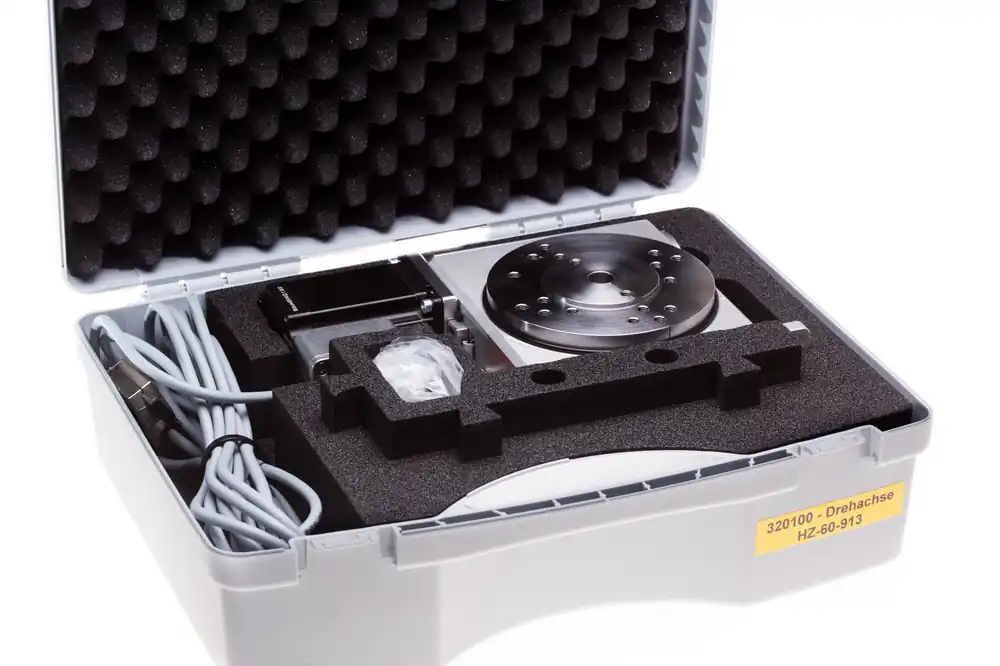

Präzisions-Drehachse 120 mm

Diese Drehachse ist mit einem geschliffenem Schneckenantrieb ausgerüstet, wodurch eine sehr hohe Präzision erreicht wird. Einzusetzen als Drehachse oder auch als Drehtisch.

• Gesamthöhe vertikaler Aufbau: 145 mm
• Gesamthöhe horizontaler Aufbau: 70 mm
• Spitzenhöhe: 60 mm
• Planscheibe Durchmesser: 109 mm
• Maximaler Futterdurchmesser: 120 mm
• Planlauf: 0,025 – 0,04 mm
• Parallelität Anschraubfläche horizontal / Anlagefläche Planscheibe: 0,02 – 0,03 mm
• Zentrierflansch Durchmesser: 55 h7 mm
• Rundlaufgenauigkeit : 0,015 – 0,025 mm
• Umkehrspiel maximal 0,04°
• Innenkegel: MK 1
• Innenbohrung / Durchgangsbohrung: D=10,3 mm
• Lagerung: 4-fach gedichtete Kugellager / Vorgespannt, Spielfrei
• Abtriebsmoment: 20 Nm !
• Gewicht: 3,9 kg
• Hochpräziser, geschliffener Schneckentrieb mit Übersetzung: 100: 1 / vorgespannt mit Tellerfedern
• Befestigungsbohrungen: Durchmesser 7 mm mit Abstand 150 mm / 4 vertikal, 4 horizontal
• Drehzahlen am Futterflansch: von 0,1U/min bis ca. 3,2 U/min.
• Schrittauflösung am Abtrieb: 160.000 Schritte je Umdrehung bei 1/8 Schrittbetrieb Einstellgenauigkeit + /- 1 Schritt entspricht +/-0,135 Winkelminuten
• Schrittmotor: Nanotec® SH5618L1608
