Beschreibung

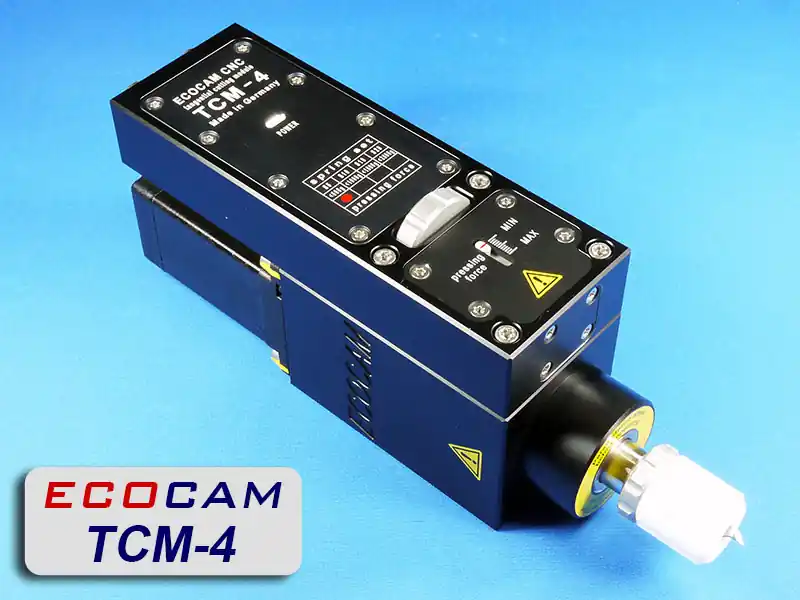

Tangentialschneidemodul TCM-4

Das TCM-4 (tangential cutting module) ist ein Produkt der Fa. ECOCAM und wird als Bearbeitungseinheit auf CNC-Maschinen zur Schneidebearbeitung verschiedenster Materialien eingesetzt. Es eignet sich besonders für die präzise Bearbeitung von Folien- und Flockmaterial. Da die Klinge von einem Stellantrieb jeweils in Schnittrichtung gedreht wird, können auch kleine Konturen und Schriften präzise und schnell bearbeitet werden. Der Anpressdruck des Gleitfusses kann feinfühlig justiert werden.

Aufbau:

• Andruckkraft feinfühlig einstellbar
• Eintauchtiefe der Klinge stufenlos einstellbar
• CNC-gefertigtes, robustes Vollmetallgehäuse
• Langlebige und robuste Präzisionskinematik
• Optoelektronische, berührungslose Erfassung
  der Nullposition der Klinge
• Anbindung an Anlagen verschiedener Hersteller aufgrund 43 mm-Eurohals

Einstellung der Andruckkraft:

• Die Andruckkraft des Gleitfußes kann über ein rastendes Einstellrad feinfühlig justiert werden. Ein Indikator visualisiert die gewählte Andruckkraft.
• Um ein weites Feld von Schneideanwendungen abdecken zu können, sind Federsätze mit verschiedenen Spannkräften erhältlich.

Technische Daten:

• Versorgung Steuerelektronik 12 VDC
• 25poliger, integrierter Stecker für schnelle Anbindung an verschiedene Anlagen
• Abmessungen : ca. 86 x 58 x 220 mm
• einfache Montage durch 43 mm-Aufnahme

Typische Anwendungen :

• Folienmaterial
• Klebefolien
• Flockmaterial
• Papier und Pappe
