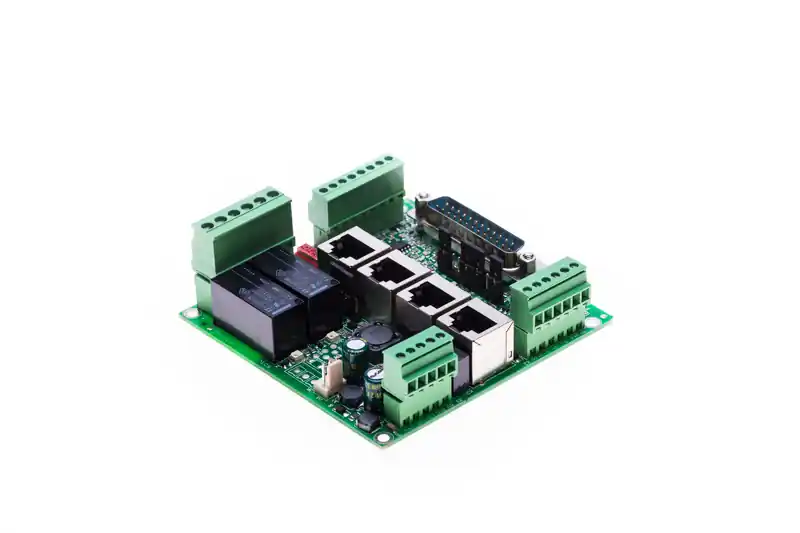

Interface Advance PRO
Mit Watchdog und 0 … 10 V-Ausgang.
Technische Spezifikationen:
- Interface-Platine zum Anschluss von bis zu vier Schrittmotorendstufen oder UHU-Servoreglern
- 1 SUBD-25 Stecker für LPT-Portkabel
- Betrieb mit CNC-Software mit Takt Richtungsausgang (z.b. MACH3 / CNC-GRAF / WINPCNC)
- 4 x RJ45-Buchsen für Ethernet Patchkabel zu Schrittmotorendstufen oder UHU-Servoreglern (bitte getrennt bestellen)
- 4 x Eingänge für Referenzschalter (mechanisch oder induktiv), 1 Nothalt
- 2 x Relais für Spindel und Kühlmittel oder Absaugung
- Watchdog (Ladungspumpe) verhindert ungewollte Bewegungen beim Booten des PC oder bei ausgeschalteter CNC-Software
- Analogausgang 0..10 V für Drehzahlsteuerung (Frequenzumrichter)
- Optional zusätzliches Relais für Haltebremse (Z-Achse)
- unterstützt Stromabsenkungs- und Statussignal der Endstufen
- Alle Ein- und Ausgänge gepuffert und entstört für hohe Störfestigkeit
- 15 … 55 V Versorgungsspannungeingang (Werden 24 V induktive Sensoren verwendet, muss die Versorgungsspannung 24 V betragen)
- 12 V und 5 V Ausgang für Lüfter oder externe Verbraucher
Wichtig:
Zum Betrieb der aktuellen Version des Interface mit EDINGCNC wird eine Anpassungsplatine benötigt.
Diese finden Sie hier.
