Beschreibung

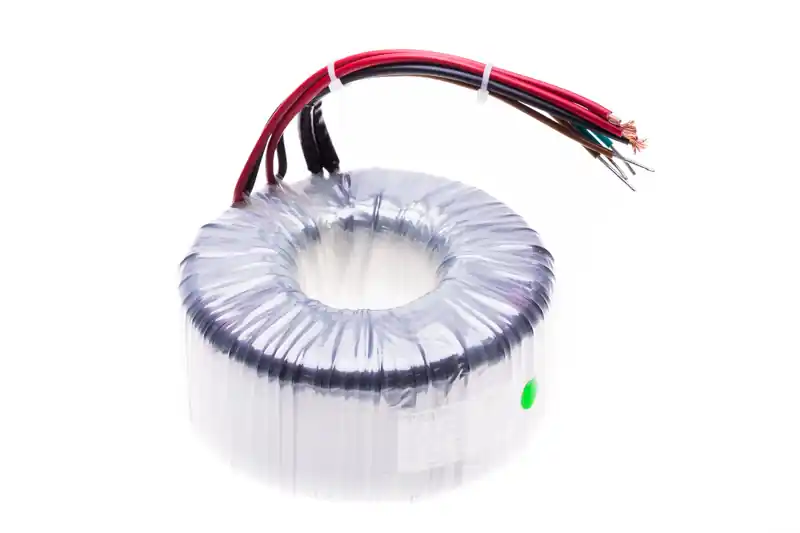

Ringkerntrafo, offene Ausführung mit Anschlussleitungen, 1000 VA
Hochwertige Ringkerntransformatoren in offener Ausführung mit einer einzelnen 230 V AC 50/60 Hz-Primärwicklung. Die beiden unabhängigen Sekundärwicklungen können je nach Bedarf einzeln, in Reihe oder parallel geschaltet werden.
- Kleine Abmessungen und geringes Gewicht im Vergleich zu traditionellen laminierten Stapelausführungen
- Sehr geringe magnetische Abstrahlung
- Sehr geringes induziertes Rauschen (Brummen)
- Sehr geringer Eisenverlust
- Doppelt isolierte Primäranschlüsse
- 100 % elektrische Prüfung und Durchschlagsprüfung
- Hochwertige Fertigungs- und Prüfverfahren nach EN61558, EN60950, EN60065, VDE 0551, VDE 0550 and BS415
Technische Daten:
- Leitungen: 150 mm lang mit PVC-Isolierung, Anschlussende 10 mm abisoliert und verzinnt
- Abmessungen (Höhe x Durchmesser): 82 x 165 mm
- Ausgangsspannung: 2 x 55 VAC
- Ausgangsstrom: 9,09 A
- Eingangsspannung: 230 VAC
- Nennleistung: 1000 VA
- Regelung typ.: 5 %
- Sekundärspannungstoleranz: < 1% bei Eingangsnennwert
- Temperaturanstieg: 72 °C
- Betriebstemperatur: max. +40 °C Umgebungstemperatur
- Isolierung: UL-anerkannte Klasse A (105 °C)
- Neopren-Polster: 5 kV Isolierung
- Gewicht: 6,6 kg
- Größe Befestigungsschrauben: M8 x 100 mm
- EN61558 Zugelassen nach Isolierstoffklasse E (120 °C)
- Normen: UL 506; EN 61558
Der Lieferumfang beinhaltet ein vollständiges Befestigungskit
